Mäag Audio PREQ2 Preamplificador Dual

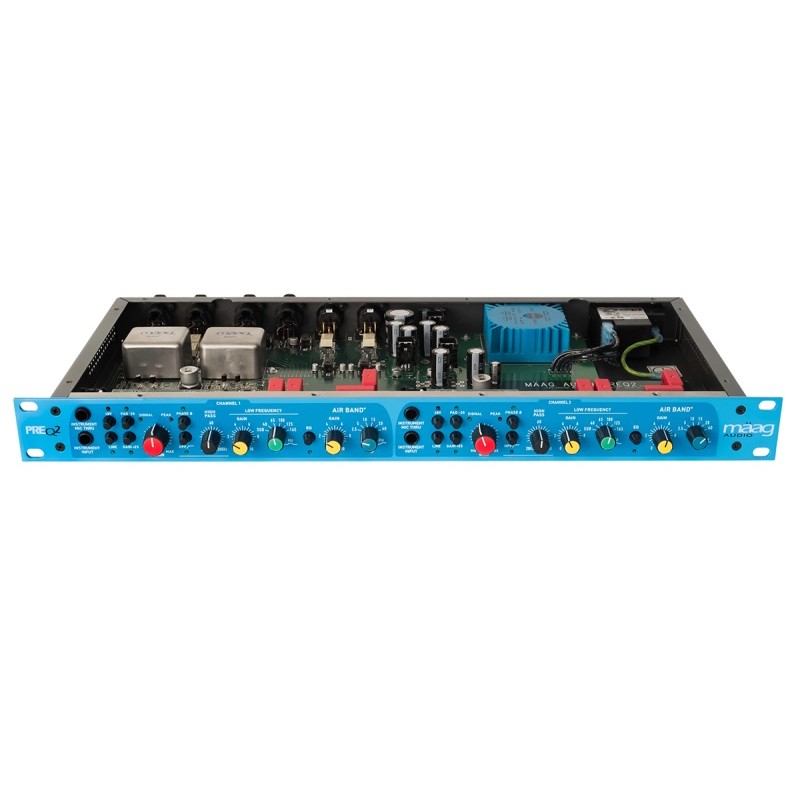

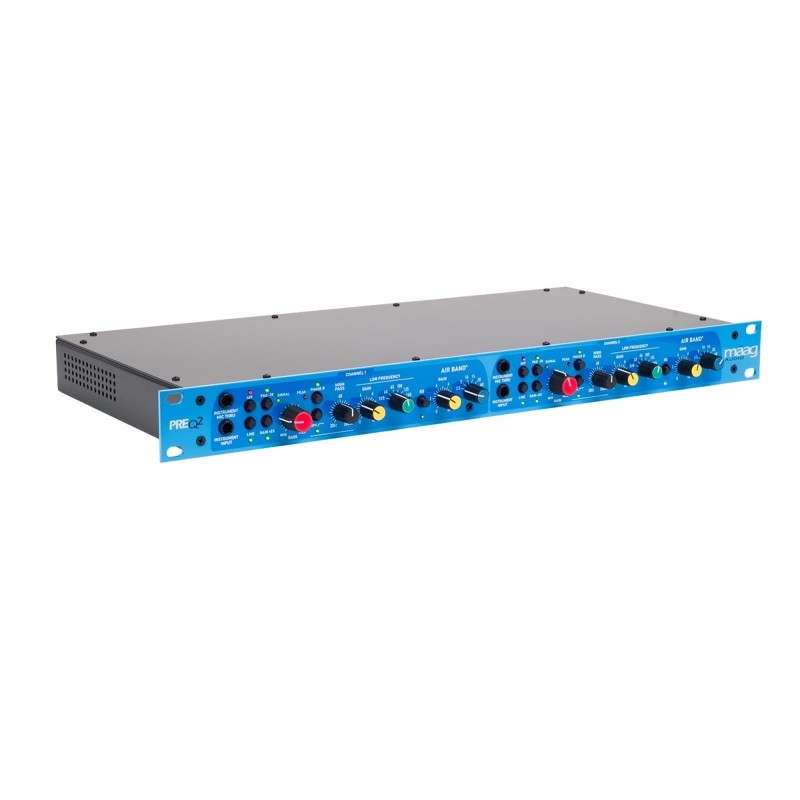

La creación más reciente de Mäag Audio es el preamplificador de micrófono dual PREQ2™ con EQ incluido, un sistema analógico completo para grabación o mezcla alojado en una unidad de rack de 1RU. Viene con el ecualizador tipo shelving air band®.

El PREQ2™ administrará niveles de señal de línea o de micrófono con dos canales que tienen entrada de nivel de línea en el panel trasero separado y conectores XLR de micrófono y phantom power conmutable de +48 voltios. El panel trasero también tiene conectores de salida XLR para cada canal y un interruptor de encendido/apagado/fusible.

Todos los interruptores del PREQ2™ tienen led de colores para confirmar su funcionamiento y los controles tienen retén con excepción de la ganancia del micrófono que varía continuamente.

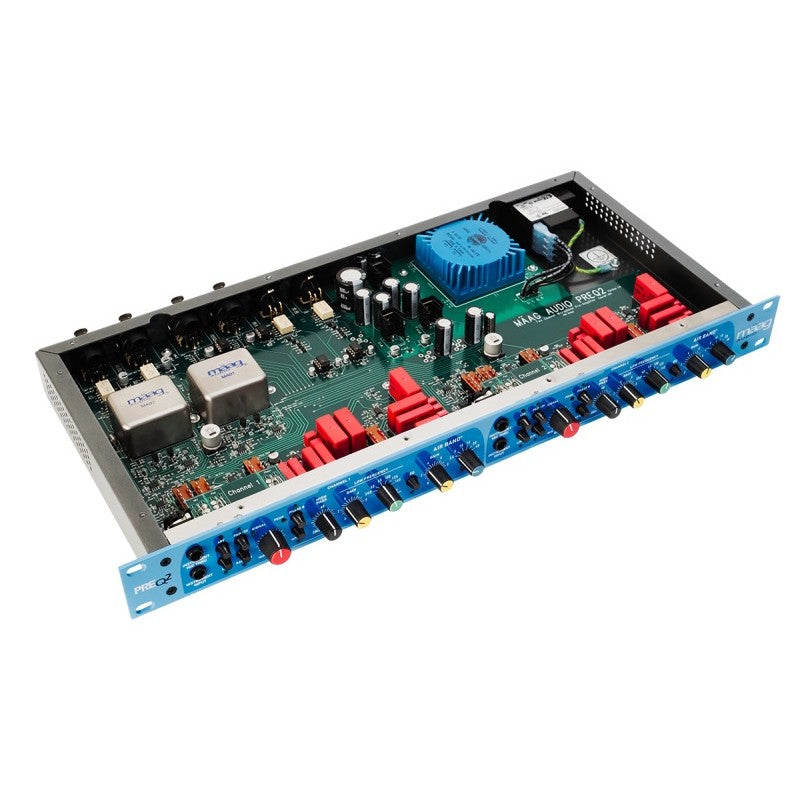

Entrada de micrófono. El preamplificador tiene hasta 71dB de ganancia distribuidos entre un preamplificador de transistor discreto clase A junto con un transformador de entrada de audio mäag con núcleo níquel (uno para cada canal). Este circuito ofrece un sonido limpio y detallado con +27dBu de headroom y un ruido equivalente (EIN) de -128dB. Hay dos rangos de ganancia optimizados seleccionables: el primero está comprendido entre +20dB y +42dB y el segundo está entre +42dB y +71dB (alta ganancia). Estos se pueden seleccionar por medio del interruptor de +25dB ubicado en el panel frontal. El nivel máximo de entrada es +8dB.

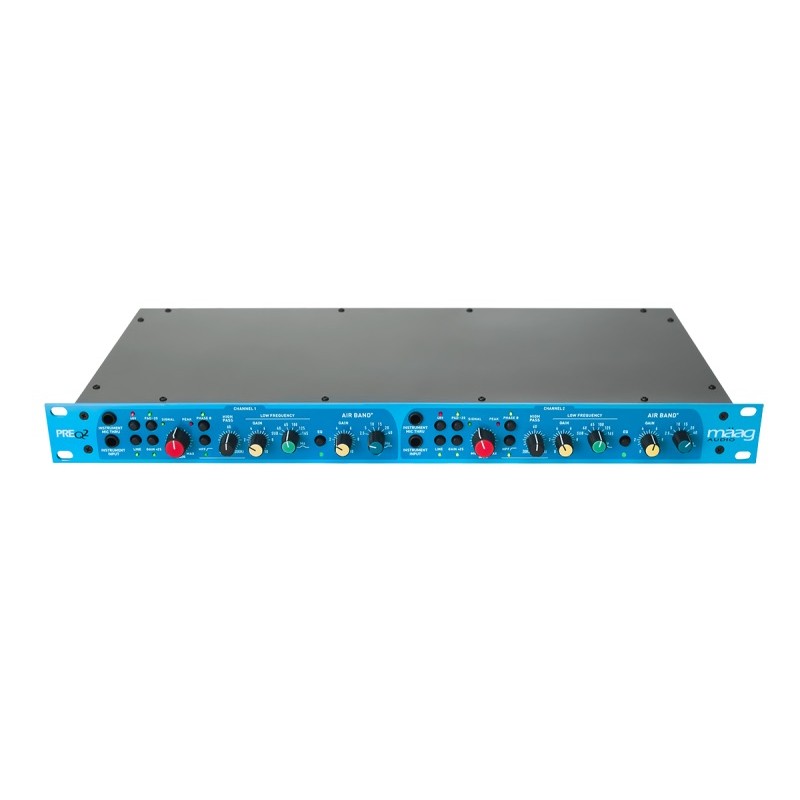

La sección de entrada de micrófono tiene interruptores en el panel frontal, indicadores led y botones para: phantom power de +48 voltios, almohadilla de atenuación de -20dB, una mayor presencia de señal, led de picos de hasta +26dBu y cambio de fase o polaridad. La ganancia del micrófono se ajusta continuamente utilizando una perilla de control de micrófono.

Entrada de línea. El interruptor de línea del panel frontal cambia los conectores de entrada de línea XLR del panel trasero en lugar de la salida del preamplificador (después del transformador de entrada y del preamplificador de micrófono). Es posible mantener conectados un micrófono y un dispositivo con nivel de línea siempre conectados al PREQ2™ y cambiar ambos canales por separado. Un canal puede trabajar como preamplificador de micrófono y el otro como amplificador de nivel de línea para grabar un instrumento musical directamente (bajo o guitarra), simultáneamente.

Ambas secciones de entrada de micrófono tienen conectores TS de ¼ de pulgada para entrada de instrumento de alta impedancia (1 mega-ohm) con un conector complementario de salida de ¼ de pulgada que proporciona de forma paralela una salida aislada y con búfer: una “copia” de la señal de entrada del instrumento con ganancia unitaria. Además de entregar una señal no balanceada para correr conductores largos hacia amplificadores de instrumentos en el estudio y/o pedales stomp, para la reamplificación en directo, la señal de salida del conector thru también está activa cuando se utiliza la entrada de micrófono XLR.

Cuando se utiliza el conector TS de entrada de instrumento, el Mäag audio PREQ2™ utiliza un circuito de detección automática para conmutar (con un relé) y dirigir la señal de entrada no balanceada de ¼ de pulgada al transformador de entrada de micrófono. La impedancia disminuye para ofrecer un mejor ajuste al transformador. Este circuito de detección hace imposible que los +48 voltios alcance la entrada de línea de ¼ de pulgada o XLR aunque ya esté encendida.

Secciones de ecualización. Tres secciones de ecualizador/filtros; el cumplimiento de diseño y control son idénticos para ambos canales. el diseño del ecualizador está específicamente diseñado para grabación y/o cambios de tonalidad de retoque sutil y mejoras eufónicas.

En el lado izquierdo del canal se encuentra el primer control para el filtro de paso alto de 12dB/octava de segundo orden. Es totalmente variable utilizando un control de 21 detenciones para hacer un barrido de 20Hz a 200Hz. Tiene su propio interruptor de bypass de entrada/salida cableado.

La siguiente es la sección del ecualizador en forma de campana para baja frecuencia con un control de realce (únicamente) a 6dB/octava. Las frecuencias se ajustan mediante un interruptor giratorio de seis posiciones y son: estante de 10Hz (sub) y curvas en forma de campana para 40Hz, 65Hz, 100Hz, 125Hz y 165Hz. Se puede obtener hasta 9dB de realce.

Air band®. La tercera banda del ecualizador es la sección shelving de la banda de aire de Mäag Audio con opciones de frecuencia de 2.5, 5, 10, 15, 20 y 40 kHz con su propio control y hasta 9dB de realce. Tanto la banda de aire como los ecualizadores de baja frecuencia comparten un solo pulsador de bypass.
